В современном мире высокоскоростные сети передачи данных стали неотъемлемой частью как корпоративной инфраструктуры, так и повседневной жизни обычных пользователей. Основой таких сетей служат оптические линии связи, которые обеспечивают колоссальную пропускную способность и минимальные задержки при передаче сигнала. Ключевым соединительным элементом в этой системе выступает коммутационный шнур, известный как патч-корд, который предназначен для подключения активного оборудования, коммутаторов и оконечных устройств. Качество этого компонента напрямую влияет на стабильность соединения, уровень потерь и общую надёжность всей сети. Поэтому для построения эффективной инфраструктуры важно правильно подобрать изделие, учитывая его конструкцию, тип коннекторов и условия эксплуатации. Профессиональный оптоволоконный патч-корд отличается высокой точностью изготовления и стабильными оптическими характеристиками, что делает его незаменимым решением для ответственных проектов.
Конструктивные особенности и основные компоненты

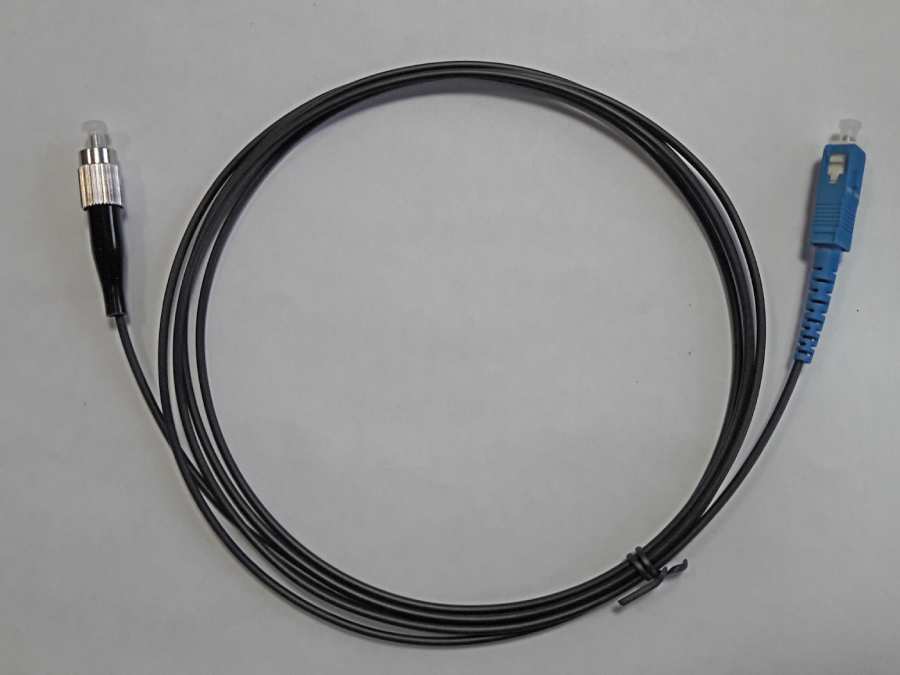

Оптоволоконный патч-корд представляет собой гибкий кабель с оптическими волокнами, заключёнными в защитную оболочку, и оконечными разъёмами на обоих концах. Внутренняя структура включает сердечник, который передаёт световой сигнал, и оболочку, которая отражает лучи обратно, предотвращая потери на излучение. В зависимости от конструкции различают одномодовые и многомодовые патч-корды: первые используются для передачи сигнала на большие расстояния с минимальным затуханием, вторые — для локальных сетей с высокой плотностью подключений.
Основными элементами любого патч-корда являются:
- Оптическое волокно — может быть стандартным или с усиленным покрытием (изгибостойким), что особенно важно при прокладке в труднодоступных местах.
- Защитная оболочка — изготавливается из поливинилхлорида, полиуретана или низкодымных композиций (LSZH) для применения в помещениях с повышенными требованиями к пожарной безопасности.
- Разъёмы — типы LC, SC, ST, FC, MTP/MPO и другие, каждый из которых имеет свои особенности фиксации и применения.
- Антиизгибающий рукав (boot) — элемент, защищающий место соединения волокна с коннектором от перегибов и механических повреждений.
Классификация по типам коннекторов
Выбор коннектора определяет совместимость патч-корда с оборудованием и удобство монтажа. Наиболее распространённые типы включают:
- LC — компактный разъём с защёлкой, широко используется в высокоплотных системах SFP-трансиверов и патч-панелях.
- SC — прямоугольный коннектор с механизмом push-pull, популярен в телекоммуникациях и сетях доступа.
- ST — байонетный разъём с поворотной фиксацией, часто встречается в промышленных и лабораторных установках.
- MPO/MTP — многоканальные разъёмы для систем с высокой плотностью соединений, применяются в центрах обработки данных.
Также патч-корды различаются по способу передачи сигнала: симплексные (одно волокно) и дуплексные (два волокна для приёма и передачи), а также по полярности в многоканальных системах. Для критичных инфраструктур используют патч-корды с фиш-тейлами — отрезанными концами для сращивания с магистральным кабелем.
Технические характеристики и критерии выбора
При выборе оптоволоконного патч-корда следует обращать внимание на несколько ключевых параметров, определяющих его производительность. Прежде всего, это затухание сигнала (вносимые потери), которое измеряется в децибелах. Чем ниже этот показатель, тем качественнее соединение. Для одномодовых волокон вносимые потери не превышают 0,3–0,35 дБ, для многомодовых — до 0,5 дБ. Второй важный параметр — обратные потери (отражения), которые должны быть не менее 50 дБ для одномодовых и 35 дБ для многомодовых систем.
Не менее значимыми факторами являются диапазон рабочих температур, радиус изгиба (обычно не менее 10 диаметров волокна) и тип полировки разъёмов (PC, UPC, APC). Полировка APC (с угловым скосом) обеспечивает минимальные обратные потери и используется в аналоговых видеосистемах и сетях с высокой мощностью сигнала. При выборе длины патч-корда стоит помнить, что излишний запас ухудшает эстетику монтажа и может увеличить затухание, поэтому лучше выбирать стандартные размеры из ряда: 0,5 м, 1 м, 2 м, 3 м, 5 м, 10 м.
Особенности маркировки и сертификации
Качественный патч-корд всегда имеет маркировку на оболочке, содержащую информацию о типе волокна, длине, дате производства и стандарте (например, 9/125 — одномодовое, 50/125 — многомодовое). Наличие сертификатов соответствует требованиям международных стандартов ISO/IEC 11801 и TIA/EIA-568, что гарантирует совместимость с оборудованием ведущих производителей. Также стоит обратить внимание на цвет оболочки: жёлтый — одномодовый, оранжевый или синий — многомодовый, аквамариновый — гигабитный многомодовый (OM3/OM4).
Практические рекомендации по эксплуатации
Для обеспечения долгосрочной и стабильной работы патч-кордов важно соблюдать правила их установки и обслуживания. При прокладке следует избегать острых изгибов и скручиваний, а также использовать кабельные органайзеры для поддержания радиуса изгиба. Необходимо регулярно очищать коннекторы от пыли и загрязнений с помощью специальных салфеток и пенопластовых палочек, так как даже микроскопическая частица может вызвать значительное затухание сигнала.
Периодическая проверка оптических потерь с помощью рефлектометра или источника света и измерителя мощности позволяет своевременно выявить деградацию соединений. Если патч-корд используется в условиях повышенной влажности или температуры, стоит выбирать модели с усиленной внешней оболочкой, например, бронированные или с полиэтиленовым покрытием для уличной установки. При активной эксплуатации рекомендуется иметь запасной комплект патч-кордов, чтобы в случае выхода из строя одного элемента быстро восстановить работоспособность сети.
Современные тренды и перспективы развития
Развитие технологий диктует новые требования к оптическим патч-кордам. Всё большее распространение получают многоканальные решения MTP/MPO для сетей 40G/100G, а также изгибостойкие волокна (Bend-Insensitive), которые позволяют прокладывать кабель в стеснённых условиях с малыми радиусами. Активно внедряются системы съёмных коннекторов и интеллектуальные патч-корды со встроенными RFID-метками для автоматической маршрутизации и контроля целостности соединений.
Также наблюдается рост популярности цветных патч-кордов для визуальной идентификации разных сегментов сети, что упрощает администрирование и сокращает время устранения неполадок. Для центров обработки данных особый интерес представляют компактные шнуры с ультратонкой оболочкой, позволяющие повысить плотность монтажа в коммутационных шкафах. Таким образом, оптоволоконный патч-корд эволюционирует от простого соединительного элемента к высокотехнологичному компоненту умной инфраструктуры.
Заключение
Подводя итог, можно утверждать, что выбор оптоволоконного патч-корда — это ответственная задача, требующая учёта множества технических нюансов. От качества этого изделия напрямую зависят пропускная способность канала, стабильность соединения и масштабируемость сети в будущем. Понимание различий между одномодовыми и многомодовыми волокнами, знание типов коннекторов и правил их обслуживания помогает принимать обоснованные решения и избегать дорогостоящих ошибок при монтаже. Современный рынок предлагает решения для любых задач — от стандартных офисных сетей до высоконагруженных дата-центров, поэтому каждый специалист или частный пользователь сможет найти оптимальный вариант, соответствующий его техническим и бюджетным требованиям.
